档案馆高压细水雾灭火系统的系统组件设置要求-四川国晋消防分享

作者: 编辑: 来源: 发布日期: 2021.04.13
信息摘要:
经过对档案馆高压细水雾灭火系统的消防设计参数的学习,相信大家已经对此系统以及有所了解了,那么这一章我们就继续跟着四川国晋消防来了解下此系统的…

经过对档案馆高压细水雾灭火系统的消防设计参数的学习,相信大家已经对此系统以及有所了解了,那么这一章我们就继续跟着四川国晋消防来了解下此系统的系统组件吧。供水装置、过滤器、喷头、阀组、管道、管件及吊架等都属于此系统的组件,这每一个组件的设置应当满足什么样的要求呢?请看一下内容:

档案馆高压细水雾灭火系统技术规范-系统组件-700


档案馆高压细水雾灭火系统技术规范

5 系统组件

5.1 一般规定

5.1.1 设计、施工采用的高压细水雾灭火系统组件和系统,必须符合国家现行的相关标准,并应经国家固定灭火系统质量监督检验测试机构检测合格。
5.1.2 高压细水雾灭火系统应由加压供水装置、过滤装置、控制阀、细水雾喷头等组件和供水管网组成。
5.1.3 高压细水雾灭火系统的组件应能承受系统在最高工作温度条件下系统中压力源所产生的最大压力,并应能满足系统的流量要求。
5.1.4 高压细水雾灭火系统的组件应具有防锈、防腐性能。
5.1.5 高压细水雾灭火系统的主要组件应设置在能避免机械碰撞等损害的位置,或采取防机械损伤等损害的措施。

5.2 供水装置与过滤器

5.2.1 瓶组式高压细水雾系统的供水装置宜由贮水瓶、贮气瓶和压力显示装置等部件组成,并应符合下列规定:
    a)贮水瓶、贮气瓶应设有超压泄放装置;
    b)同一系统中贮水瓶或贮气瓶的规格、充装量和充装压力应一致。
5.2.2 泵组式高压细水雾系统的供水装置宜由贮水箱、消防水泵、水泵控制柜、安全泄放阀等部件组成,并应符合下列规定:
    a)贮水箱应为不锈钢或其他能保证水质的材料的密闭容器;
    b)贮水箱应具有保证自动补水的装置,并应设置液位显示装置、低液位报警装置和溢流、透气及放空装置;
    c)消防水泵应具有自动启动、手动启动操作功能,停泵应为手动操作方式。
5.2.3 高压细水雾灭火系统的过滤器设置应符合下列规定:
    a)在贮水箱入水口与出水口、正压供水出口或高压水泵进水口、高压泵溢流阀回水口、控制阀前及与其他装置连接的管道就近位置等处应设置过滤器;
    b)过滤器设置位置便于维护、更换等操作;
    c)过滤器网孔直径不应大于喷头最小喷孔直径的80%;
    d)过滤器的有效开口面积应满足系统在最低灭火持续时间内,在最小压力和流量下正常工作的要求。
5.2.4 每个喷头的进水口处应安装过滤器或滤网;但当喷头具有多个喷嘴,且其最小水路直径大于800μm时,可不在喷头进水口处安装过滤器或滤网。

5.3 喷头与阀组

5.3.1 高压细水雾灭火系统的喷头选择应符合下列规定:
    a)采用闭式喷头时,喷头温度宜高于环境最高温度30℃,同一防护区内应采用相同热敏性能的喷头;
    b)设置在易被外部异物堵塞的场所时,应选用具有相应防护措施且不能影响细水雾喷放效果的喷头。
5.3.2 细水雾灭火系统的喷头应设置备用喷头。备用喷头的数量分别不应小于相应规格和类型设计喷头总数的2%,且不应少于5只。
5.3.3 细水雾灭火系统中区域控制阀的设置应符合下列规定:
    a)应设置在防护区外便于操作、检查和维护的位置,并宜靠近防护区;
    b)应具有接收控制信号、实现启动和反馈信号的功能;
    c)应具有自动、手动和机械应急操作装置;
    d)应在便于观察的部位设置有对应防护区或保护对象的永久性铭牌;
    e)应能在系统供水装置启动之前或同时打开。
5.3.4 档案库房细水雾系统供水装置宜采用柱塞泵,泵组应设置泄压阀,并宜采取措施使泄压阀的泄流水能回流至贮水箱。泄压阀的泄压工作压力宜为泵组工作压力的1.15倍。
5.3.5 泄水阀、排气阀、试验阀的设置应符合下列规定:
    a)系统管网的最低点处应设置泄水阀;
    b)闭式细水雾系统的最高点处应设置排气阀;
    c)每个系统的水力最不利点处应设置测试阀门。测试阀门的内径不应小于一个喷头的平均接口内径,测试阀中流出的水应排至安全的地方。
5.3.6 细水雾灭火系统的末端试水装置应由控制阀、试水接头等组成,其出水应直接排入安全排水地点。

5.4 管道、管件及吊架

5.4.1 系统的管道应采用型号为316、316L的不锈钢管或铜管,并应符合现行国家标准《流体输送用不锈钢无缝钢管》(GB/T 14976)、《流体输送用不锈钢焊接钢管》(GB/T 12771)、《锅炉、热交换器用不锈钢无缝钢管规格》(GB 13296)和《铜及铜合金拉制管》(GB/T 1527)的有关规定。系统管道连接件的材质不应与管道发生电化学腐蚀。
5.4.2 系统管道和管件的工作压力不应小于系统在最高环境温度下的最大工作压力。当系统中设置了压力调节装置时,压力调节阀下游的配件的工作压力不应小于下游管道的设计最大工作压力。
5.4.3 高压系统的管道应采用焊接、卡套或专用接头连接,并以卡套及专用接头连接为主。连接件的材质应与连接管道的材质相同。不锈钢管采用氩弧焊接并采用相配的焊丝,其中:316不锈钢管的焊丝应采用H00Cr19Ni12Mo2,316L不锈钢管的焊丝应采用H0Cr19Ni12Mo2;铜管采用银基钎焊,钎料选用HIAgCu30-25或强度与气密性满足要求的其他钎料;抗震要求较高建筑内的接头,其管道连接应采用适应地震移动的挠性连接装置。5.4.4 系统管道应采用金属支、吊架固定,并应有防震措施。支、吊架应进行防腐处理,且应避免与系统管道发生电化学腐蚀。

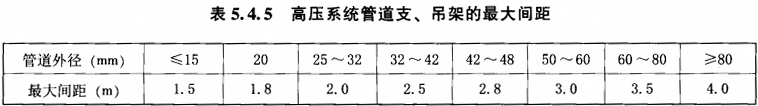

5.4.5 管道支、吊架应固定在建筑构件上。高压系统管道支、吊架的最大间距不应小于表5.4.5的规定。

表5.4.5

5.4.6 系统管道支、吊架应能承受管道充满水时的重量;高压细水雾系统的管道应采取防晃措施。

——
