构筑物消防给水消防设计流量规定-四川国晋消防分享

3.4.1 以煤、天然气、石油及其产品等为原料的工艺生产装置的消防给水设计流量，应根据其规模、火灾危险性等因素综合确定，且应为室外消火栓设计流量、泡沫灭火系统和固定冷却水系统等水灭火系统的设计流量之和，并应符合下列规定：
    1 石油化工厂工艺生产装置的消防给水设计流量，应符合现行国家标准《石油化工企业设计防火规范》GB 50160的有关规定；
    2 石油天然气工程工艺生产装置的消防给水设计流量，应符合现行国家标准《石油天然气工程设计防火规范》GB 50183的有关规定。
3.4.2 甲、乙、丙类可燃液体储罐的消防给水设计流量应按最大罐组确定，并应按泡沫灭火系统设计流量、固定冷却水系统设计流量与室外消火栓设计流量之和确定，同时应符合下列规定：
    1 泡沫灭火系统设计流量应按系统扑救储罐区一起火灾的固定式、半固定式或移动式泡沫混合液量及泡沫液混合比经计算确定，并应符合现行国家标准《泡沫灭火系统设计规范》GB 50151的有关规定；

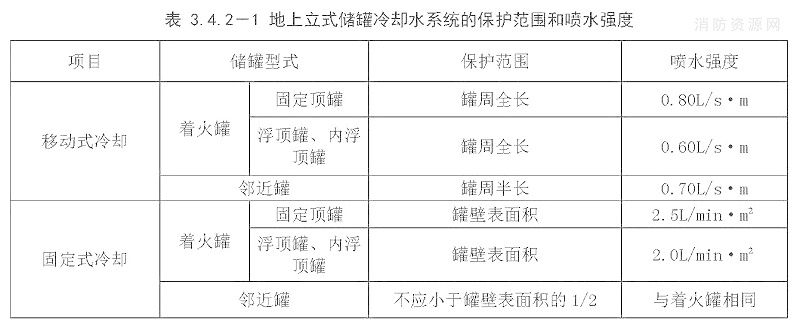

    2 固定冷却水系统设计流量应按着火罐与邻近罐最大设计流量经计算确定，固定式冷却水系统设计流量应按表3.4.2-1或表3.4.2-2规定的设计参数经计算确定。

       2 当浮顶、内浮顶罐的浮盘为浅盘式时，内浮顶罐的喷水强度应按固定顶罐计算；

       4 距着火固定罐罐壁1.5倍着火罐直径范围内的邻近罐应设置冷却水系统，当邻近罐超过3个时，冷却水系统可按3个罐的设计流量计算；

       6 移动式冷却宜为室外消火栓或消防炮。

       2 着火罐直径与长度之和的一半范围内的邻近卧式罐应进行冷却；着火罐直径1.5倍范围内的邻近地下、半地下立式罐应冷却；

       4 当邻近罐采用不燃材料作绝热层时，其冷却水系统喷水强度可按本表减少50%，但设计流量不应小于7.5L/s；

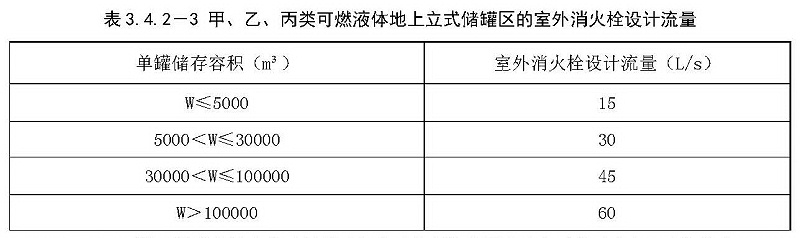

3 当储罐采用固定式冷却水系统时室外消火栓设计流量不应小于表3.4.2-3的规定，当采用移动式冷却水系统时室外消火栓设计流量应按表3.4.2-1或表3.4.2-2规定的设计参数经计算确定，且不应小于15L/s。

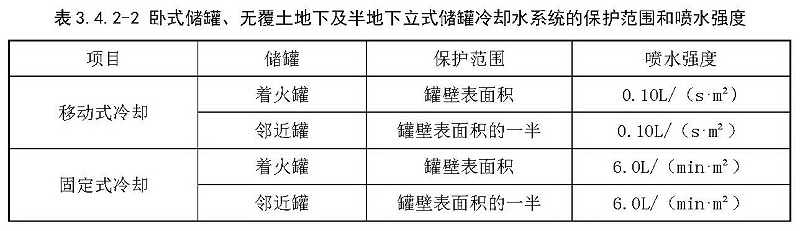

3.4.3 甲、乙、丙类可燃液体地上立式储罐冷却水系统保护范围和喷水强度不应小于本规范表3.4.2-1的规定；卧式储罐、无覆土地下及半地下立式储罐冷却水系统保护范围和喷水强度不应小于本规范表3.4.2-2的规定；室外消火栓设计流量应按本规范第3.4.2条第3款的规定确定。
3.4.4 覆土油罐的室外消火栓设计流量应按最大单罐周长和喷水强度计算确定，喷水强度不应小于0.30L/（s·m）；当计算设计流量小于15L/s时，应采用15L/s。
3.4.5 液化烃罐区的消防给水设计流量应按最大罐组确定，并应按固定冷却水系统设计流量与室外消火栓设计流量之和确定，同时应符合下列规定：

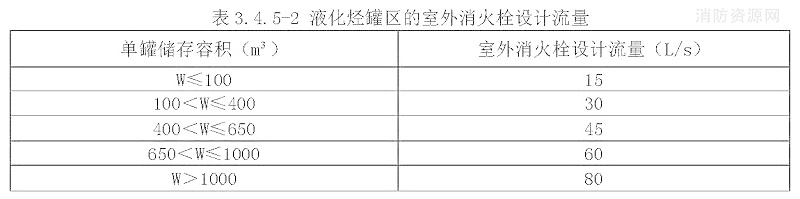

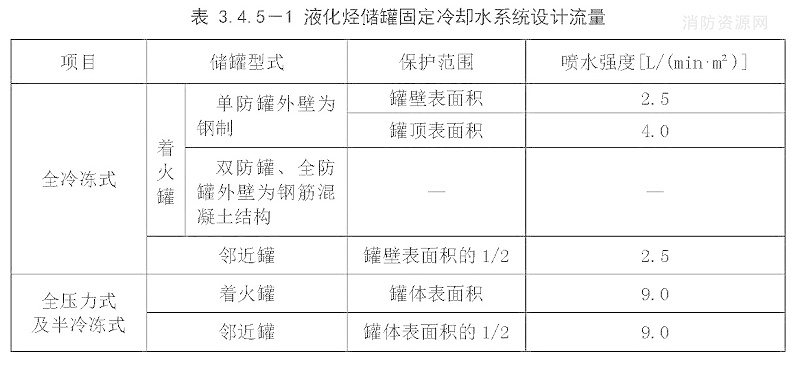

    1 固定冷却水系统设计流量应按表3.4.5-1规定的设计参数经计算确定；室外消火栓设计流量不应小于表3.4.5-2的规定值；
2 当企业设有独立消防站，且单罐容积小于或等于100m³时，可采用室外消火栓等移动式冷却水系统，其罐区消防给水设计流量应按表3.4.5-1的规定经计算确定，但不应低于100L/s。

       2 全冷冻式液化烃储罐，当双防罐、全防罐外壁为钢筋混凝土结构时，罐顶和罐壁的冷却水量可不计；但管道进出口等局部危险处应设置水喷雾系统冷却，供水强度不应小于20.0L/（min·m2）；

       4 当储罐采用固定消防水炮作为固定冷却设施时，其设计流量不宜小于水喷雾系统计算流量的1.3倍。

      2 当储罐区四周设固定消防水炮作为辅助冷却设施时，辅助冷却水设计流量不应小于室外消火栓设计流量。

3.4.7 全压力式、半冷冻式和全冷冻式液氨储罐的消防给水设计流量，应按本规范第3.4.5条中全压力式及半冷冻式储罐的要求经计算确定，但喷水强度应按不小于6.0L/（min·m2）计算，全冷冻式液氨储罐的冷却水系统设计流量应按全冷冻式液化烃储罐外壁为钢制单防罐的要求计算。

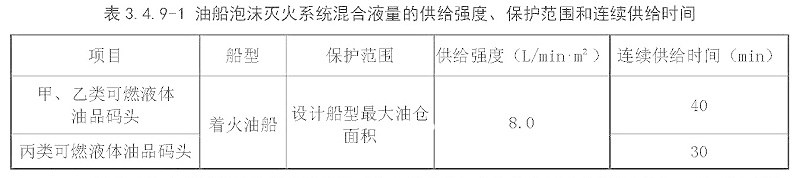

3.4.9 装卸油品码头的消防给水设计流量，应按着火油船泡沫灭火设计流量、冷却水系统设计流量、隔离水幕系统设计流量和码头室外消火栓设计流量之和确定，并应符合下列规定：

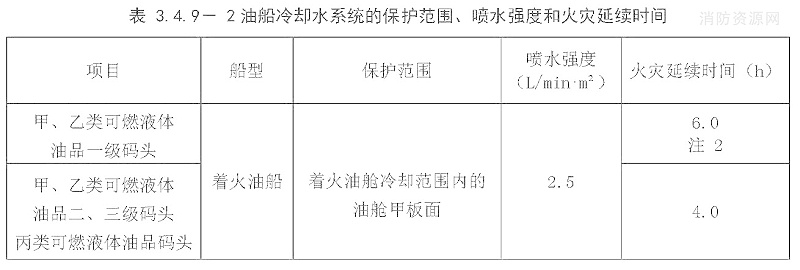

     2 油船冷却水系统设计流量应按火灾时着火油舱冷却水保护范围内的油舱甲板面冷却用水量计算确定，冷却水系统保护范围、喷水强度和火灾延续时间不应小于表3.4.9-2 的规定；

   注：1 当油船发生火灾时，陆上消防设备所提供的冷却油舱甲板面的冷却设计流量不应小于全部冷却水用量的50%；

       2 当配备水上消防设施进行监护时，陆上消防设备冷却水供给时间可缩短至4h。

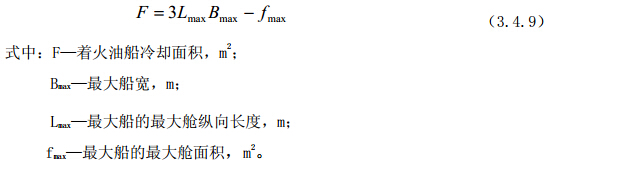

3 着火油船冷却范围应按下式计算：

    1）喷水强度宜为1.0L/（s·m）～2.0L/（s·m）；

    3）火灾延续时间不应小于1.0h，并应满足现行国家标准《自动喷水灭火系统设计规范》GB 50084的有关规定。

3.4.10 液化石油气船的消防给水设计流量应按着火罐与距着火罐1.5倍着火罐直径范围内罐组的冷却水系统设计流量与室外消火栓设计流量之和确定；着火罐和邻近罐的冷却面积均应取设计船型最大储罐甲板以上部分的表面积，并不应小于储罐总表面积的1/2，着火罐冷却水喷水强度应为10.0L/（min·m2），邻近罐冷却水喷水强度应为5.0L/（min·m2）；室外消火栓设计流量不应小于本规范表3.4.9-3的规定。

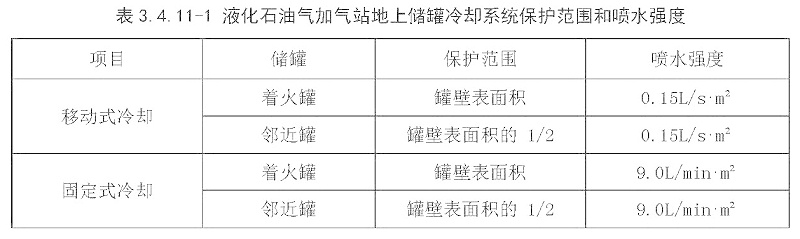

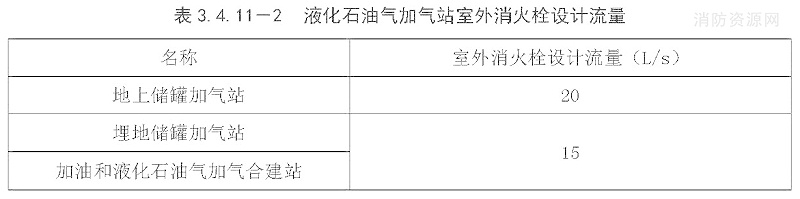

3.4.11 液化石油气加气站的消防给水设计流量，应按固定冷却水系统设计流量与室外消火栓设计流量之和确定，固定冷却水系统设计流量应按表3.4.11-1规定的设计参数经计算确定，室外消火栓设计流量不应小于表3.4.11-2的规定；当仅采用移动式冷却系统时，室外消火栓的设计流量应按表3.4.11-1规定的设计参数计算，且不应小于15L/s。

 注：着火罐的直径与长度之和0.75倍范围内的邻近地上罐应进行冷却。

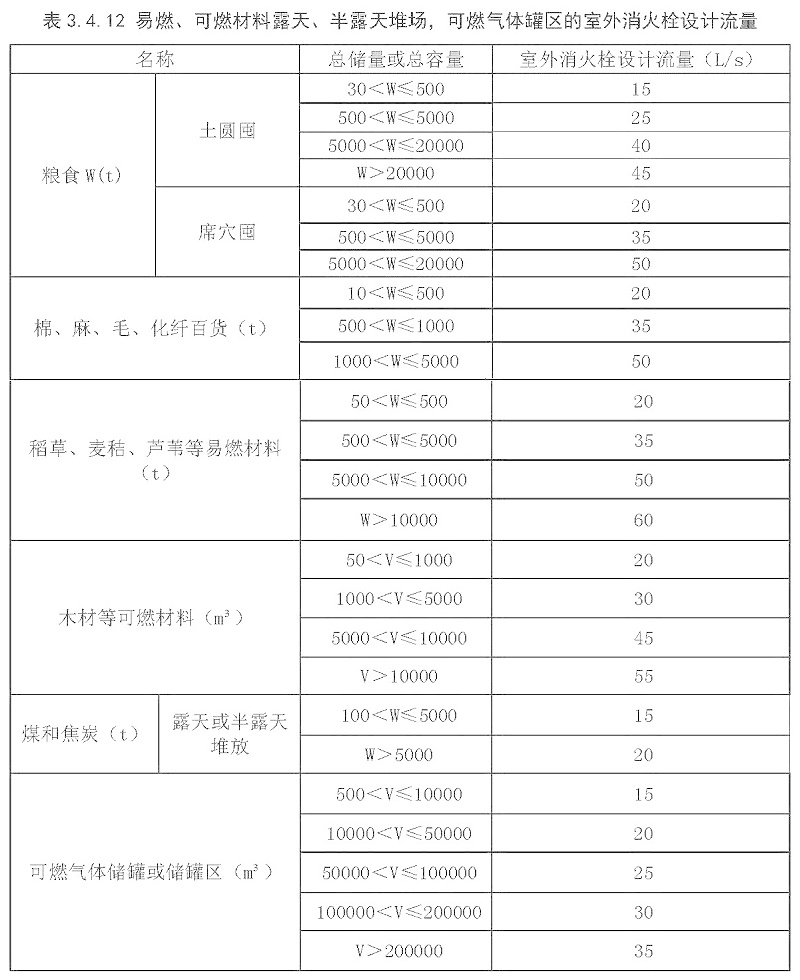

3.4.12 易燃、可燃材料露天、半露天堆场，可燃气体罐区的室外消火栓设计流量，不应小于表3.4.12的规定。

          2 当稻草、麦秸、芦苇等易燃材料堆垛单垛重量大于5000t或总重量大于50000t、木材等可燃材料堆垛单垛容量大于5000m³或总容量大于50000m³时，室外消火栓设计流量应按本表规定的最大值增加一倍。

——
