消防给水及消火栓系统的消防设计过程中,除了对水力的计算,还涉及到减压的计算。减压孔板的设置应当符合相应的规范要求,如孔口直径不应小于设置管段…

消防给水及消火栓系统的消防设计过程中,除了对水力的计算,还涉及到减压的计算。减压孔板的设置应当符合相应的规范要求,如孔口直径不应小于设置管段直径的30%,且不应小于20mm等。不管是水力的计算还是减压的计算四川国晋消防认为都应该慎之又慎,严格按照规范计算要求与公式执行,下下方的内容中四川国晋消防就减压的计算方式与要求,以及室内消火栓的保护半径计算公式都做了详细分享,望大家都仔细阅读,在消防设计计算时都严格按照规范执行。

消防给水及消火栓系统技术规范-水力计算、水力计算-700


消防给水及消火栓系统技术规范

10 水力计算

10.2 消火栓

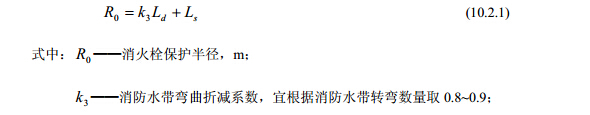

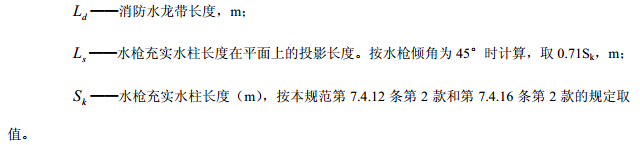

10.2.1 室内消火栓的保护半径可按下式计算:

01

02

10.3 减压计算

10.3.1 减压孔板应符合下列规定:
    1 应设在直径不小于50mm 的水平直管段上,前后管段的长度均不宜小于该管段直径的5倍;
    2 孔口直径不应小于设置管段直径的30%,且不应小于20mm;
    3 应采用不锈钢板材制作。
10.3.2 节流管应符合下列规定:
    1 直径宜按上游管段直径的1/2确定;
    2 长度不宜小于1m;
    3 节流管内水的平均流速不应大于20m/s。

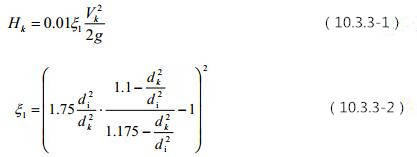

10.3.3 减压孔板的水头损失,应按下列公式计算:

03


式中:Hk——减压孔板的水头损失(MPa);
           Vk——减压孔板后管道内水的平均流速(m/s);
             g——重力加速度(m/s2);

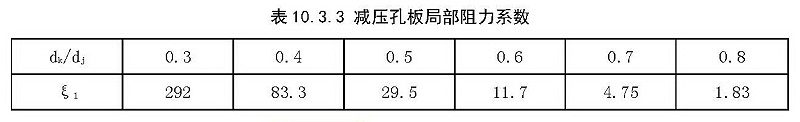

          04——减压孔板的局部阻力系数,也可按表10.3.3取值;
            dk——减压孔板孔口的计算内径;取值应按减压孔板孔口直径减1mm确定(m);
            di——管道的内径(m)。
05


10.3.4 节流管的水头损失,应按下式计算:

06

式中:Hg——节流管的水头损失(MPa);
          07——节流管中渐缩管与渐扩管的局部阻力系数之和,取值0.7;
          Vg——节流管内水的平均流速(m/s);
          dg——节流管的计算内径,取值应按节流管内径减1mm确定(m);
           Lj——节流管的长度(m)。
10.3.5 减压阀的水头损失计算应符合下列规定:
    1 应根据产品技术参数确定,当无资料时,减压阀阀前后静压与动压差应按不小于0.10MPa 计算;
2 减压阀串联减压时,应计算第一级减压阀的水头损失对第二级减压阀出水动压的影响。


——
