气体灭火系统设计规范

附录C 七氟丙烷灭火系统喷头等效孔口单位面积喷射率

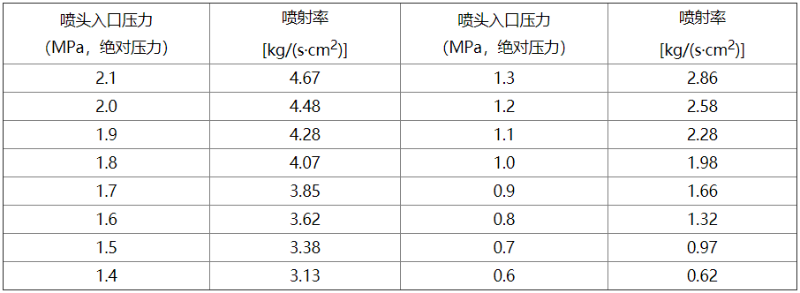

表C-1 增压压力为2.5MPa(表压)时七氟丙烷灭火系统喷头等效孔口单位面积喷射率

注：等效孔口流量系数为0.98。

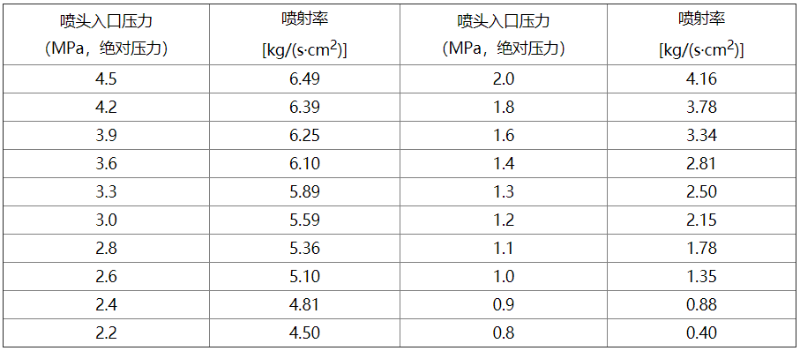

表C-2 增压压力为4.2MPa(表压)时七氟丙烷灭火系统喷头等效孔口单位面积喷射率

注：等效孔口流量系数为0.98。

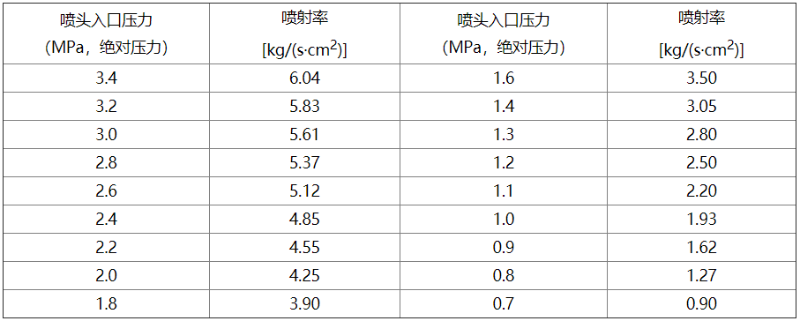

表C-3 增压压力为5.6MPa(表压)时七氟丙烷灭火系统喷头等效孔口单位面积喷射率

注：等效孔口流量系数为0.98。

附录D 喷头规格和等效孔口面积

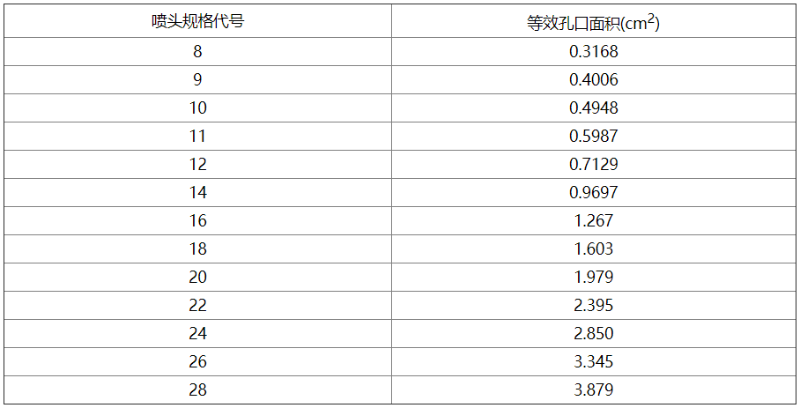

表D 喷头规格和等效孔口面积

附录E IG541混合气体灭火系统管道压力系数和密度系数

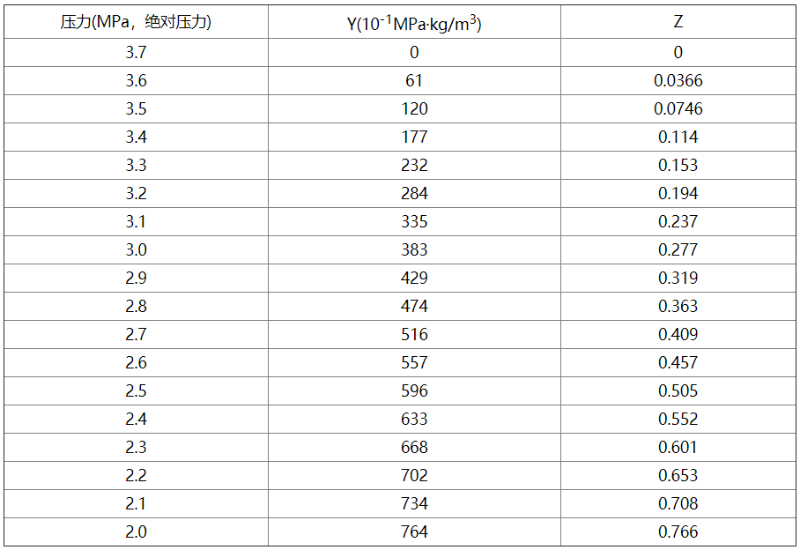

表E-1 一级充压(15.0MPa)IG541混合气体灭火系统的管道压力系数和密度系数

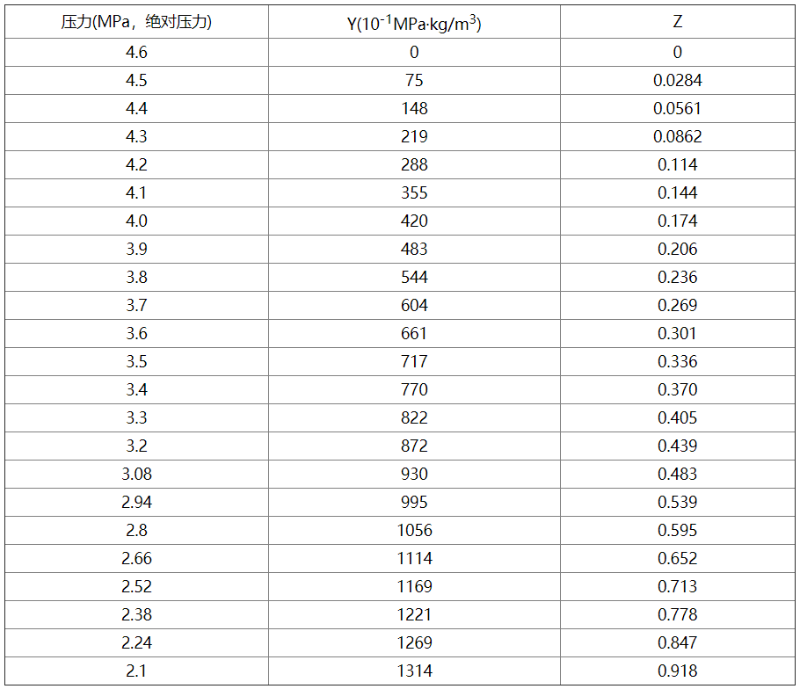

表E-2 二级充压(20.0MPa)IG541混合气体灭火系统的管道压力系数和密度系数

附录F IG541混合气体灭火系统喷头等效孔口单位面积喷射率

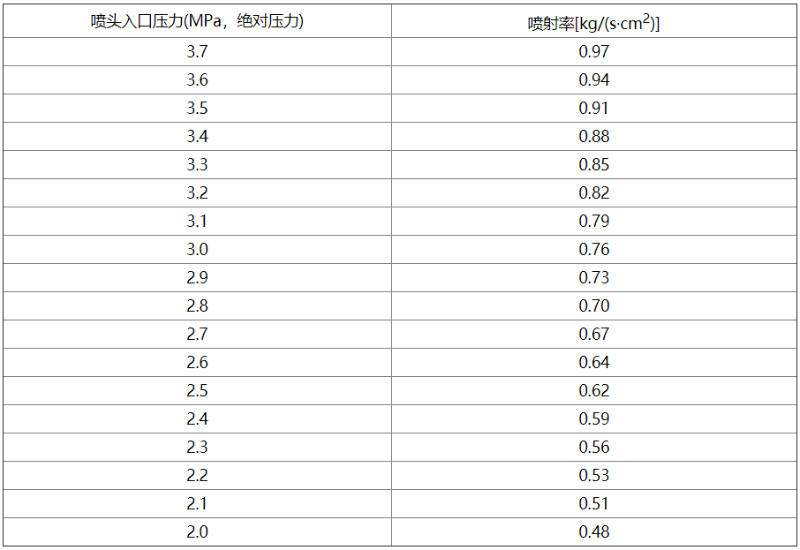

表F-1 一级充压(15.0MPa)IG541混合气体灭火系统喷头等效孔口单位面积喷射率

注：等效孔口流量系数为0.98。

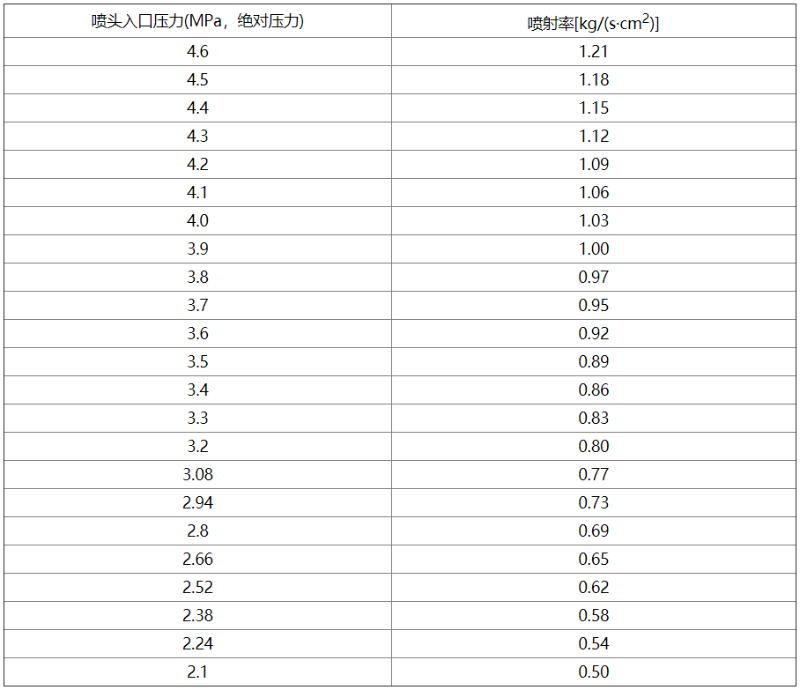

表F-2 二级充压(20.0MPa)IG541混合气体灭火系统喷头等效孔口单位面积喷射率

注：等效孔口流量系数为0.98.

——
